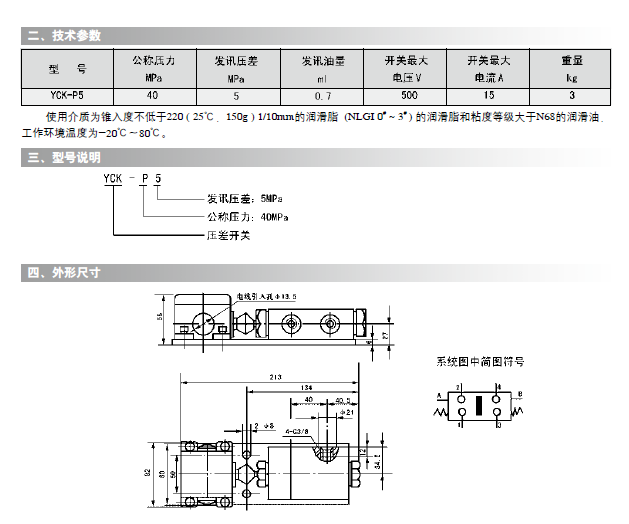

一、概述

        YCK-P5型（原SG-A 型）壓差開關適用于公稱壓力為40MPa的雙線式集中潤滑系統中，控制換向閥或監視潤滑系統，利用兩條管道的壓差來發出電訊號，當壓差達到5MPa時，雙線分配器發出信號以控制換向閥換向或監視潤滑系統。它一般安裝在移動式電動潤滑泵終端式雙線集中潤滑系統兩條主管道的最末端。

五、工作原理

        壓差開關的閥體和行程開關組裝在一塊底板上。脂在壓力的作用下從主管道B進入壓差開關閥體活塞的右腔，主管道A卸荷。一旦兩條主管道的壓差達到5M P a時，活塞克服左腔內彈簧力向左移動，并推動行程開關，使觸點1和2閉合，發出脈沖訊號至系統電控箱，責令換向閥換向，這時主管道A受壓，B卸荷，活塞在二端腔內彈簧的作用下對中，行程開關觸點1和2斷開，觸橋處中位。系統開始第二周期工作，一旦主管道A和B間壓差又達到5MPa時，活塞向右移動，行程開關觸點3和4閉合，脈沖訊號再次使系統中的換向閥換向，開始下次循環工作。

六、使用說明

        1、壓差開關應安裝在通風、干燥、便于觀察，且周圍無運動機構干涉的部位。

        2、壓差開關安裝在終端式雙線集中潤滑系統主管道末端，后面須再裝一個雙線分配器，以防壓差開關中的潤滑脂老化，變質、固化而影響靈敏性。

        3、行程開關接線后應將觸橋調至中位并緊固螺釘。
