一、概述

DDRB-N（原ZB）型多點潤滑泵適用于潤滑頻率較低，潤滑點在50點以下，公稱壓力為31.5MPa的多線式中小型機械設備集中潤滑系統中，直接或通過單線分配器向各潤滑點供送潤滑脂的輸送供油裝置。一般適用于冶金、礦山、重機、港口運輸建筑等單機設備。

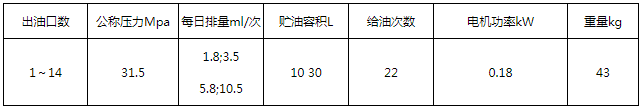

二、技術參數

使用介質為錐入度不低于265（25℃，150g）1/10mm的潤滑脂或粘度等級大于N68的潤滑油，工作環境溫度為-20～80℃。

三、動作說明

DDRB-N型多點潤滑泵主要由貯油器、減速機構、壓油柱塞泵和智能潤滑電動機等部分組成。

電動機驅動蝸桿、蝸輪減速轉動，蝸輪軸帶動偏心驅動輪以低速轉動，由驅動輪的拉盤帶動壓油柱塞泵元件柱塞作往復的吸壓油運動，從而各泵元件的出油口向外排出潤滑劑。

四、使用要領

1、該型多點潤滑泵應安裝在環境溫度，灰塵少，便于檢查、維護及方便補脂的地方。

2、向貯油器內補脂使用加油泵從貯油器的加油口加入，嚴禁揭蓋加入不經過濾的使用介質。

3、按貯油器筒壁上旋向牌規定的旋向進行電機接線，不得反轉。

4、給油口數可在1～14范圍內任意選擇，根據設備需要不用的壓油柱塞泵元件可以自行拆下，螺孔用M20×1.5螺塞封堵。

5、給油量的調整，按下圖調節序3螺套的位置獲得。
