一、使用條件
        SDRB-M系列電動潤滑泵是本公司自行開發的性能可靠的40MPa級帶有自動換向電動潤滑裝置。適用于潤滑點多、分布范圍廣、公稱壓力為40MPa以下的終端式雙線干油或稀油集中潤滑系統該裝置帶有調壓功能,并能自動換向。換向設定壓力在0~3MP。范圍內可調。該裝置結構簡單、調壓方便、換向可靠。簡化了干油潤滑系統,省去了系統中許多裝置(壓差開關、壓力操縱閥、環式系統中1/2的管路等),解決了目前各種干油液壓換向閥動作不靈敏、換向不可靠、實際工作壓力達不到使用要求且價格較高的缺點。

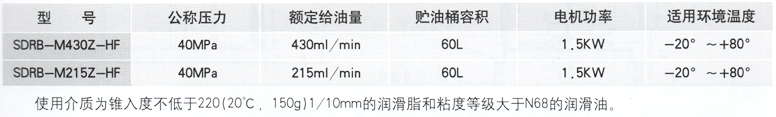

二、技術參數

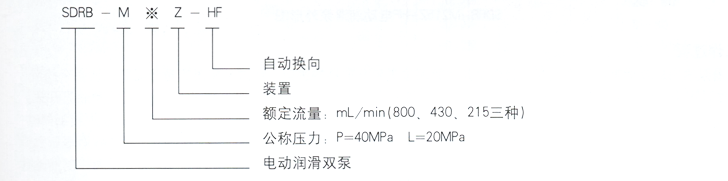

三、型號說明

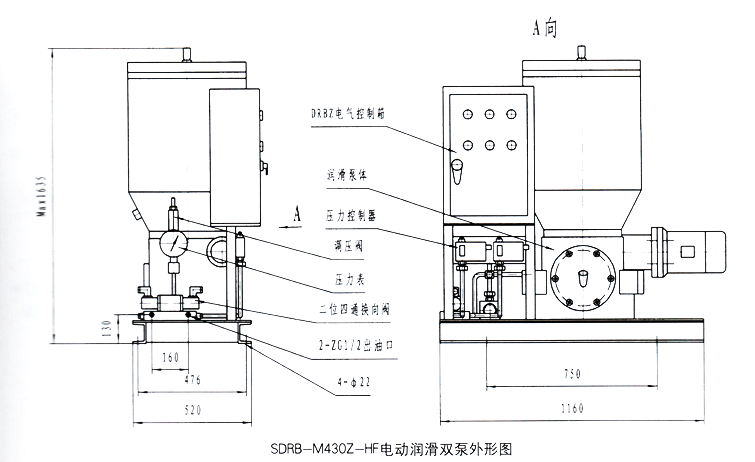

四、外形尺寸

五、工作過程
        智能潤滑泵輸出的潤滑劑經過換向閥交替由兩條主管路輸送到分配器的進口,經過分配器定量分配后送往各個潤滑點。工作過程中,潤滑泵啟動后,電磁鐵得電,兩條主管路中管路1供送壓力潤滑劑.管路2向潤滑泵的貯油器開放。
        當分配器全部動作完畢.系統完成了一次給油過程,管路1內壓力上升到壓力控制器動作所需壓力時,壓力控制器動作,向電控箱發出信號,另一電磁鐵得電,控制換向閥換向,切換供油管路.管路1向貯油器開放。管路2供送壓力潤滑劑。隨著管路2中壓力的上升,分配器的活塞向上述相反的方向動作,當管路2中的壓力上升到另一壓力控制器動作所需壓力時,壓力控制器動作,向電控箱發出信號,潤滑泵停止工作,一個潤滑過程完成。當?shù)竭_(dá)時間繼電器設定的時間后.潤滑泵再次啟動,重復以上的動作
        DRBZ電控箱控制整個系統自動運轉,定時、定量向潤滑點供送潤滑劑。

六、安裝、調試和使用
        1、潤滑泵應垂直安裝和固定在便于維修和灰塵較少的地方.并注意環境溫度是否適合泵的工作溫度范圍。
        2、電動機須按順時針方向旋轉
        3.必須使用干凈的潤滑脂。向貯油桶內補充潤滑劑必須使用電動加油泵從油桶補脂口加入。泵在首次加入潤滑脂前,先加些潤滑油.有利于排出空氣
        4.壓力控制器的動作壓力設定為18Ma.電動潤滑泵的調定壓力為25M胛a,用戶可根據實際情況調整.但電動潤滑泵的調定壓力必須大于壓力控制器的動作壓力。

七、維護和保養
        1、如果出現電磁換向閥不換向?qū)е鹿┯脱娱L(zhǎng)報警,請檢查電磁換向閥是否堵塞,如堵塞請及時清洗?；驂毫刂破鞑还ぷ?原因?yàn)殡妱?dòng)潤滑泵調定壓力低于壓力控制器的設定壓力.此時可以調高潤滑泵的設定壓力或調低壓力控制器的設定壓力。
        2、定期清洗過濾網。
        3、溢流閥調節螺釘右旋可調高壓力.左旋則降低。設定壓力不得超過泵的大工作壓力(4OMa)。
