一、概述

SYP型液壓自動換向閥是我廠吸收國外在同類產品DR4-5基礎上自行研制開發的產品，它普遍適用于冶金、化工、電力、水泥機械、建材機械、港口機械雙線干油集中潤滑系統中，適用于冶金行業速度離檢干油潤滑系統、水泥機械環式潤滑系統中。具有結構緊湊、體積小、重量輕、油氣潤滑系統外型美觀、操作方便、換向穩定、壓力波動值小、使用壓力等高、性能牢靠、壓力直觀、換向壓力可調等優點，代替了20Mpa、40Mpa液壓換向閥、二位四通電磁閥、三位四通電磁閥，以及末端需要配備的壓力操縱閥、壓差開關、電氣管線配置等元件，組成干油潤滑系統，從而減少了系統故障、減少了投資成本。本閥可配置行程開關或接近開關，從而實現整個系統的控制。

二、功能和結構說明

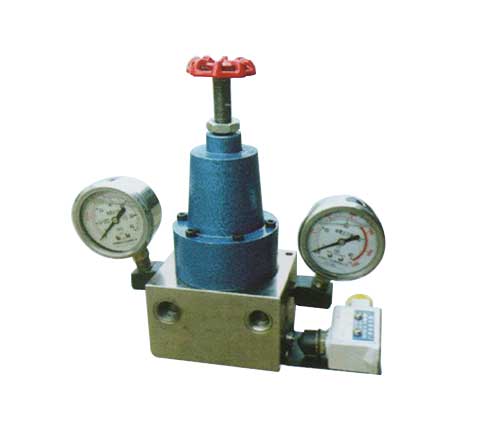

本閥為二位四通自動液壓換向閥，上平面設有兩塊壓力表和調壓手輪。換向壓力由手輪調節，順時針壓力升高，反之壓力減少。本閥門進油口P與泵出油口連接，回油口R接貯油桶，供油口Ⅰ、Ⅱ分別與兩條供油管路連接。工作時當Ⅰ路達設定壓力，換向閥自動切換到Ⅱ路，這樣潤滑泵就能往復地向兩條管路供送潤滑脂。
