DF型電磁換向閥

2023-01-06

0次

詳細介紹：

一、使用條件

用于電動環式集中潤滑系統中，把泵輸出的潤滑脂交替送向兩條供油主管。直接由供油主管末端的壓力控制閥換向，換向的設定壓力可以方便地調整，換向閥結構簡單，動作可靠。

二、技術參數

油氣潤滑的優點

三、使用說明

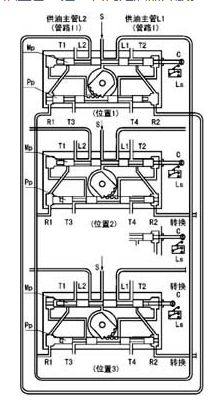

液壓換向閥的工作原理示意圖。圖中T1～4口匯到同一個出口接貯油器。
位置1泵輸出的潤滑脂，從進油口S經主滑閥MP構成的通路被送向供油主管L1（管路Ⅰ），并且經先導滑閥Pp構成的通路加壓力于主滑閥的左端。供油主管L2經T1口向貯油器開放。
供油主管L1的末端與回油口R1連接，當末端的壓力超過設定壓力，則把先導滑閥推向右側。
位置2先導滑閥Pp移動到右側，主滑閥Mp的左腔經T3口向貯油器開放，泵輸出的潤滑脂加壓于主滑閥的右端，將其推向左側，與主滑閥連接的指示桿上的觸頭撞擊行程開關LS，向電控柜發出信號使泵停止。

位置3主滑閥Mp移動到左側，完成換向動作，泵再次工作輸出的潤滑脂經主滑閥構成的通路被送向供油主管L2（管路Ⅱ），供油主管L1經T2口向貯油器開放。
