一、使用條件

        用于電動終端式集中潤滑系統，由電控柜接受P V-2E型壓力操縱閥發出的信號，控制本閥實現兩條供油主管的交替供油和開放。

        采用圓柱體的滑閥結構，使閥口開閉嚴密，長時間保持高壓不泄漏。采用強力電磁鐵和彈簧緩沖，使得換向可靠。

三、使用說明

        使用潤滑脂的錐入度為310～385 (NLGI 0# ~ 1# )

        貯油器內的壓力（回油口壓力）在3MPa以下時可直

接使用。在3～10MPa時需采用外部泄油方式。

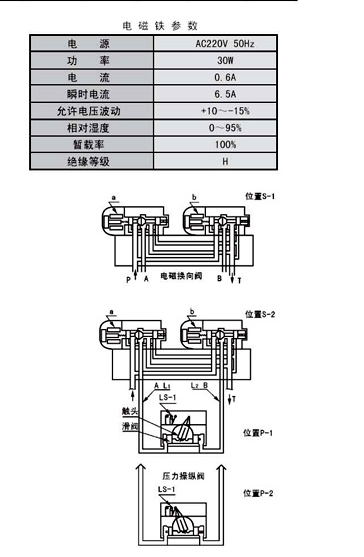

四、動作說明

        位置S-1

        圖示為給油結束狀態，電磁閥的油氣潤滑的優點電磁鐵a和b都斷電去

磁，壓力油入口關閉，潤滑泵電動干油泵處于停止工作狀態。在此狀

態下兩條供油主管都向貯油器開放。

        位置S-2

        泵啟動的同時，電磁鐵a通電得磁，泵輸出的潤滑脂

經A 口被送向供油主管L1，供油主管L2仍向貯油器開放。

        位置P-1

        供油主管末端安裝壓力操縱閥，當主管L1末端的壓力

超過壓力操縱閥的設定壓力時，將其滑閥推向右側。

        位置P-2

        滑閥移動右側，將與其聯動的觸頭拔到左側、使行

程開關L S-1處于接通狀態，向電控柜發出信號，使電磁

鐵a 斷電，泵停止工作，恢復到位置S-1。

        下次給油，電磁鐵b通電，泵輸出的潤滑劑經B口被

送向供油主管L2，壓力操縱閥動作使行程開關處于斷開狀

態。
