一、使用條件

        用于電動環式集中潤滑系統中，把泵輸出的潤滑脂交替送向兩條供油主管。直接由油氣潤滑供油主管末端的壓力控制閥換向，換向的設定壓力可以方便地調整，換向閥結構簡單，動作可靠。

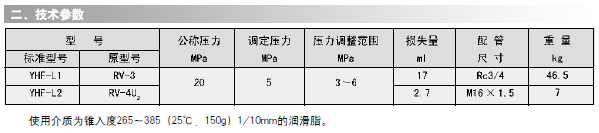

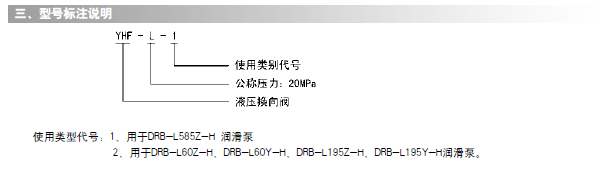

四、工作原理

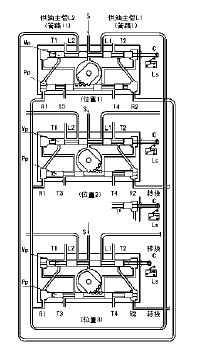

        右圖是液壓換向閥的工作原理示意圖。圖中T1～4口匯到同一個出口接貯油器。

        位置1泵輸出的潤滑脂，從進油口S經主滑閥M P構成的通路被送向供油主管L1（管路Ⅰ），并且經先導滑閥Pp構成的通路加壓力于主滑閥的左端。 供油主管L2經T1口向貯油器開放。

        供油主管L1的末端與回油口R1連接，當末端的壓力超過設定壓力，則把先導滑閥推向右側。

        位置2先導滑閥P p移動到右側，主滑閥M p的左腔經T3口向貯油器開放，泵輸出的潤滑脂加壓于主滑閥的右端，將其推向左側，與主滑閥連接的指示桿上的觸頭撞擊行程開關LS，向電控柜發出信號使泵停止。

        位置3主滑閥M p移動到左側，完成換向動作，泵再次工作輸出的潤滑脂電動干油泵經主滑閥構成的通路被送向供油主管L2（管路Ⅱ），供油主管L1經T2口向貯油器開放。

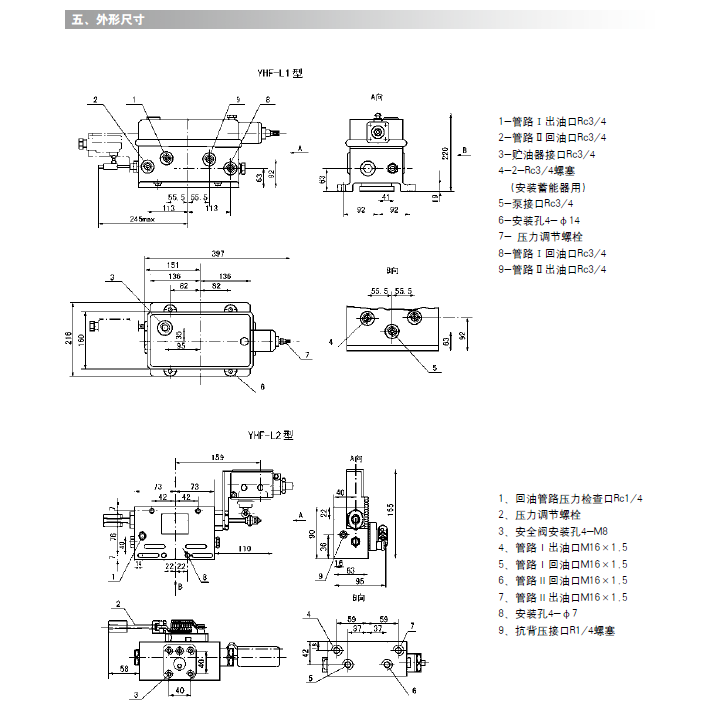

六、使用說明

        Y H F-L1型閥與流量585m l/m i n的泵相配，安裝于底板上。Y H F-L2型閥與流量60和195m l/m i n的泵相配，安裝于泵體上。

        YHF-L1型閥調整螺絲右旋設定壓力調高，左旋調低。YHF-L2型閥右旋設定壓力調低，左旋調高。

        從泵體上拆卸YHL-L2型閥和拆卸YHF-L1型閥的蓋子時，應先將調整螺絲完全松開。
