一、概 述

適用于以油、水、氣為介質的管道固定用塑料管夾。干稀油潤滑工作溫度為-5～+100℃。A稀油潤滑系列管夾適用于中壓、低壓(P N≤8M P a)管道的固定；B系列管夾及B系列Ⅰ型組合安裝管夾適用于中高壓、高壓（P N≤31.5MPa）管道的固定。

二、外形尺寸

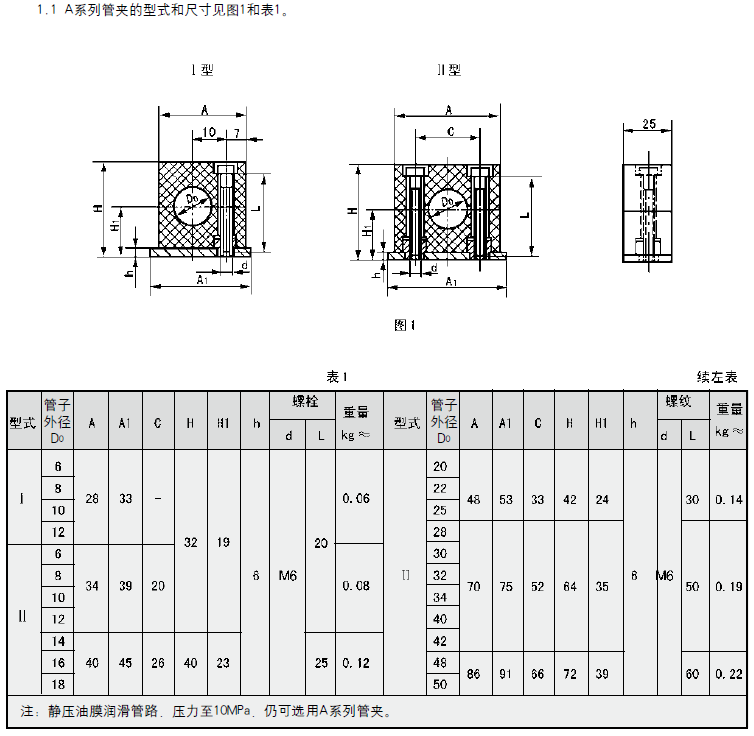

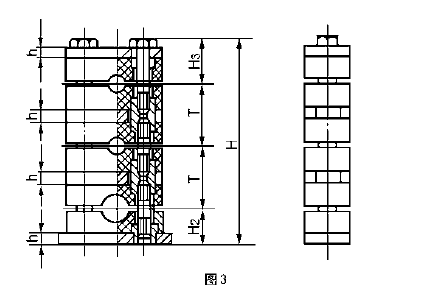

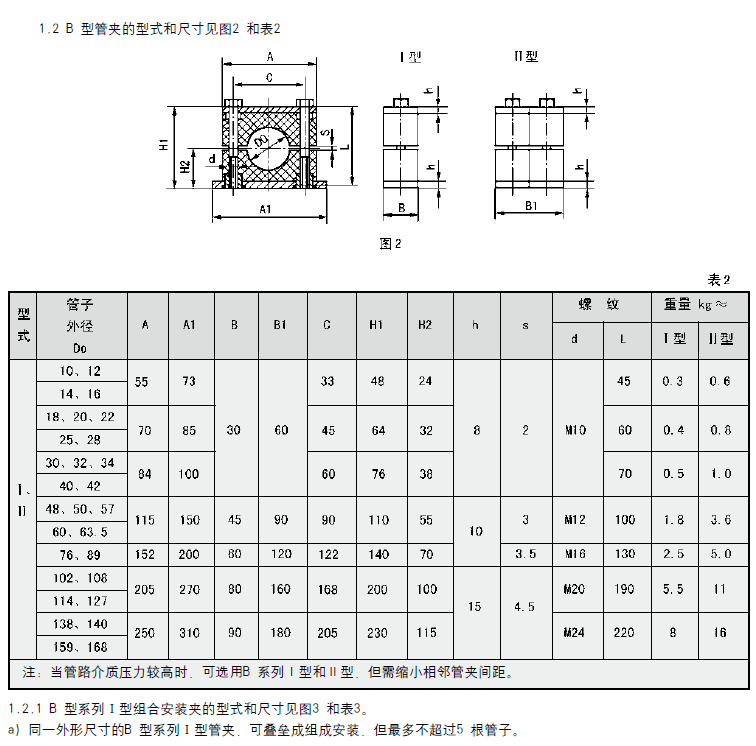

b)尺寸計算 H=H2+H3+（N-1）·T

式中：N ——管子根數：

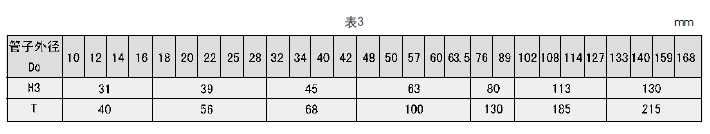

T ——相鄰管距（見表3），mm；

H2、H3見表2和表3

◎注：組合安裝管夾的每組重量可近似按（N-0.5）乘以表2中的單件重量。

2.1 標記說明

A 系列Ⅰ型、管子外徑為12mm的塑料管夾：

塑料管夾A（Ⅰ）12 JB/ZQ4008-97

B 系列Ⅱ型、管子外徑為28mm 的塑料管夾；

塑料管夾B（Ⅱ）28 JB/ZQ4008-97

B 系列Ⅰ型組合疊裝、管子外徑為22mm的3根、電動干油泵廠家管子外徑為28mm的2根的塑料管夾；

塑料管夾B（Ⅰ）22×3-28×2JB/ZQ4008-97

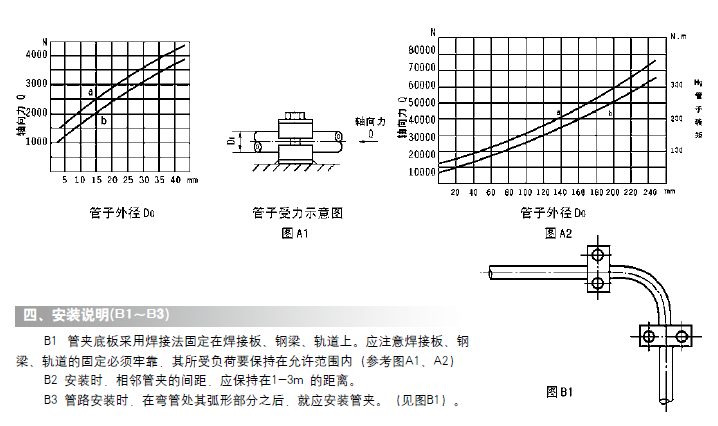

三、管夾承載能力

（A1，A2 及圖A1，圖A2)

A1 表示方法：管夾承受管子軸向力的能力大小，用曲線圖表示。

A2 具體內容：圖A1 用于“A 系列管夾”；圖A2 用于“B 系列Ⅰ型管夾”。a 曲線表示管夾與管子處于“靜摩擦

狀態”時，管子外徑尺寸與管夾承受管子軸向力的函數關系。b曲線表示管夾與管子處于“動摩擦狀態”時，管子外徑尺寸

與管夾承受管子軸向力及轉矩的函數關系。
