一、概述

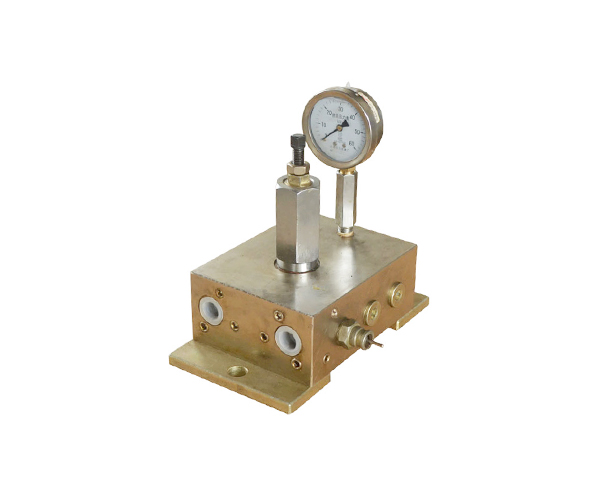

        DR6型全自動換向閥，是專門針對高壓、大排量雙線終端式干油集中潤滑系統，而精心策劃、設計開發的新產品。
　 　該閥的成功開發，對雙線終端式油氣潤滑的優點來講是一個偉大的創新，它集原系統中所使用的電磁/電動二位四通換向閥和壓力操縱閥/壓差開關，二種設備的組合功能于一體，從而大大減少了設備本身入多種設備共同參與電器控制發生的故障的概率，而且還進一步優化了潤滑系統的電器控制。

二、技術參數

三、使用要領

1、DR6型全自動換向閥建議在公稱壓力為40MPa以下、排量大于150ml/min的系統中使用，閥的實際切換油壓不要超過38MPa。
2、安全使用時必須仔細確認閥的進油口P與潤滑泵的供油口連接，閥的回油口連接，且要保證回油連接管路卸荷暢通。

3、根據干油潤滑系統實際的工作情況，合理調整好換向切換油壓的值的設定(調壓螺絲右旋換向壓力升高，左旋換向壓力降低)，調整完畢后及時擰緊好鎖緊螺母。
4、應不定期地經常檢查潤滑系統末端雙線分配器給油動作的情況，若系統末端供油壓力過低，應及時調高此閥的換向壓力。

外形尺寸

六、使用說明

1、壓力操縱閥應安裝在通風、干燥，便于觀察，且無運動機構干涉的部位。

2、壓力操縱閥安裝在二條供油主管路的末端。

3、壓力操縱閥后須再裝一塊給油器，使閥內的潤滑脂得到更新。
