一、概述

FP、FPX系列分配器為單線片式分配器，適用于冶金，礦山等機械設備單機干油集中潤滑系統，與單線干油泵配合，作為分配潤滑脂至潤滑點之用。

該系列分配器具有結構緊湊，密封性能好，安裝方便，油氣潤滑的優點適用普遍，可根據潤滑點的不同需油量，定量，無一遺漏地向每個潤滑點補充清潔的潤滑脂。

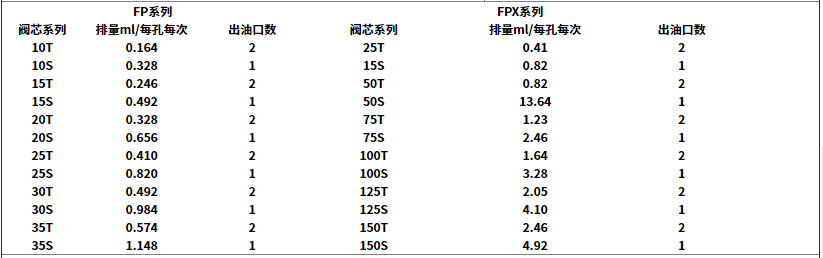

二、技能參數

遞進式分配器主要有片式和塊式兩種類型, 在潤滑系統中多采用片式分配器, 即遞進式分配器都由一個起始片、一個終止片和至少三個中間片組成，中間片的數目從理論上來說可以是N片，但不管數目是多少，都可以和起始片及終止片組合成一個完整的整體。中間片均有一個工作活塞和兩個出油口，出油口設在中間片的左右兩端。如圖是遞進式分配器的工作原理圖。在圖a中，潤滑劑從上部的進油口進入，通過環形槽后到達活塞并推動它們向右移動，使活塞容腔中的潤滑劑依次從出油口1和2排出。而當活塞III到達右端位置后,進入分配器的潤滑劑又通過左邊的環形槽到達活塞I的右端,推動活塞I向左移動,使活塞容腔中的潤滑劑從出油口排出；而圖b所示的過程在活塞運動的方向上正好相反，相應地，潤滑劑依次從出油口排出。只要進入遞進式分配器的潤滑劑維持壓力，分配器就會連續工作
