一、使用條件
SSV系列單線遞進式分配器適用于公稱壓力為30MPa以下的單機或小型干稀油單線中。它靠殼體內部的活塞將由入口輸入的潤滑劑以預定的量靠譜地和強制性地分配。手動潤滑泵該型分配器左右兩側均有吐出油口,不同吐出口數的安裝尺寸相同,吐出口派生合并增大給油量與手動、氣動或相連接可組成簡單,費用低廉的小型集中潤滑系統,也可與大型集中潤滑系統中的單線或連接作為輔助分配器進行二級分配。

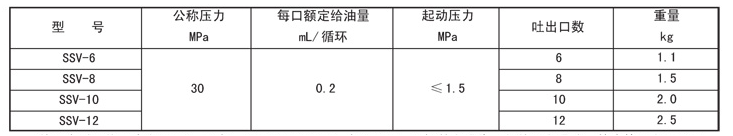

二、技術參數
使用介質為錐入度大于265(25℃,150g)1/10mm,(NLGI0#-2#)的潤滑脂。如使用潤滑油,粘度等級大于N68。

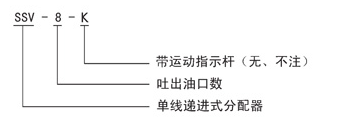

三、型號說明

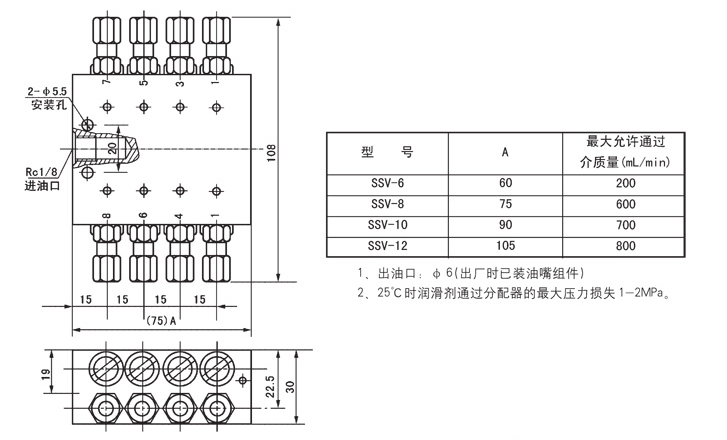

四、外形尺寸

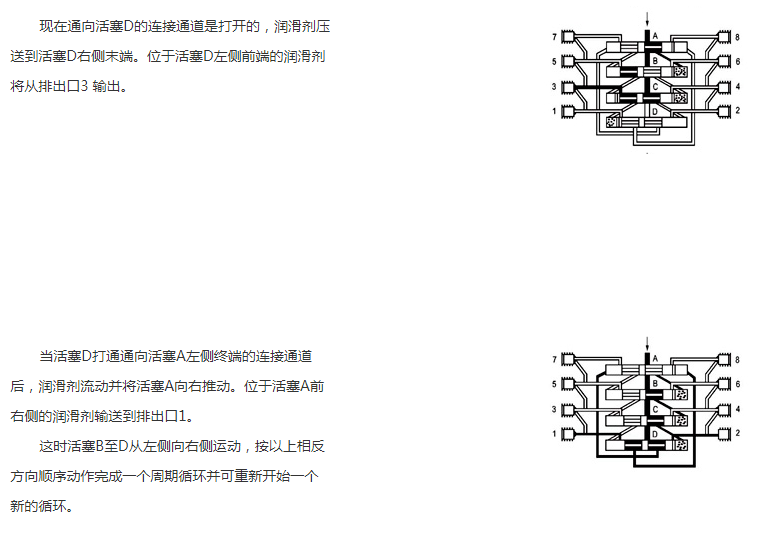

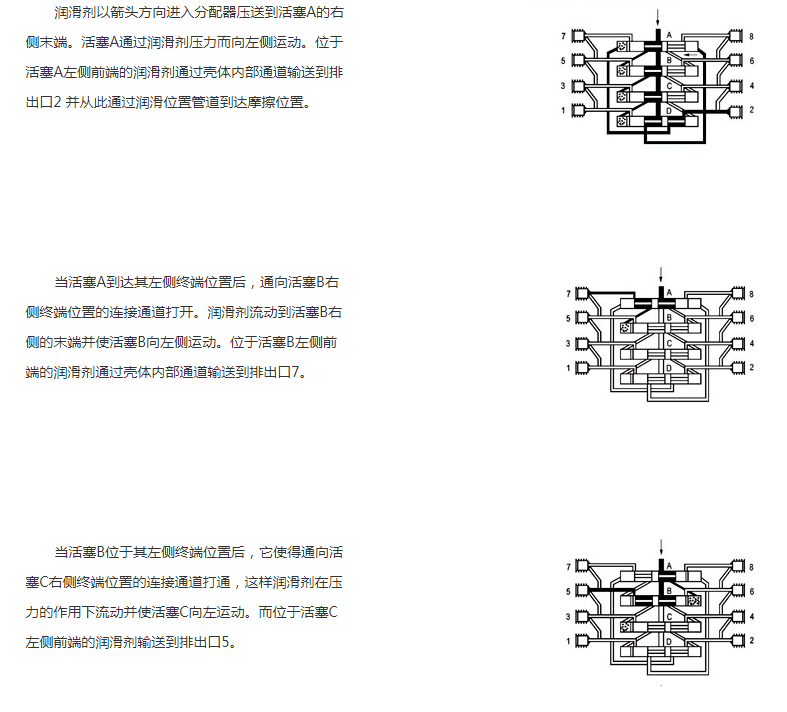

五、動作說明
六、使用說明
1、在系統中推選 多通過“兩級”來進行潤滑劑的分配。
2、排出油口1和2一直不能關閉。
3、一直使用原配的排出油口油嘴零件組。
4、裝拆調換油嘴零件時要從每側的上部或 下部吐出口開始。

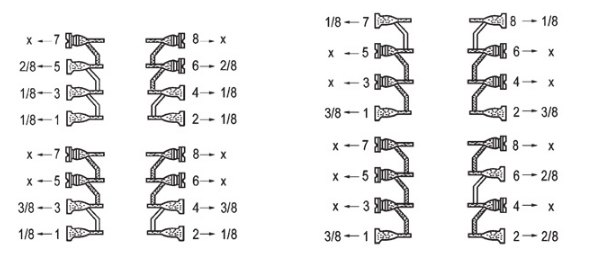

5、如果吐出口要補充關閉,合并潤滑劑量(改流到下面低數的吐出口排出),手動潤滑泵需要去掉油嘴體,用M10×1螺塞封堵按下圖范例連接。
七、故障及排除方法
在設備中或 一個接通的軸承中發生阻塞。首先檢查潤滑泵是否工作和潤滑劑是否給到主分配器,打開分配器進油口接頭時潤滑劑會溢出證明分配器是故障根源。將進油口接頭接上擰緊,依次打開所屬軸承進油口接頭,潤滑劑溢出,那么這個軸承就是阻塞的軸承。
當分配器出現內阻塞時,應 換分配器。緊急情況下可根據以下條件清理分配器。
1、需要有一塊干凈的工作場地油氣潤滑系統。
2、拆去各進、出油口接頭。
3、卸掉活塞孔二端的螺塞。
4、用一個軟的芯棒(直徑小于6mm,盡可能是塑料棒)將活塞推出。
5、用壓縮空氣噴吹和清洗分配器體。
6、用細鐵絲(F1.5mm),檢查分配器體內的流道斜孔。
7、再次清洗和噴吹分配器體。
8、 換銅墊圈,重新組裝分配器。
9、用一個手動泵檢查新組裝好的分配器,這時分配器的起動壓力不能高于2.5MPa。如果起動壓力高于2.5MPa,應 換分配器。
