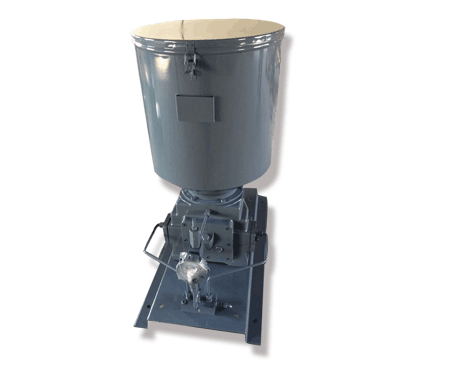

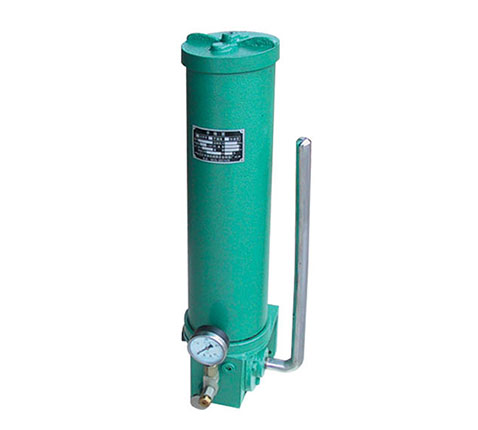

一、概述
QJRB1-40系列電動潤滑泵使用于潤滑點多、分布范圍廣、給油頻率高、公稱壓力為40(20Mpa)的單、雙線干(稀)油集中潤滑系統中,作為供送潤滑劑的裝置,還可配備移動小車、膠管、油槍及電纜組成裝置以油桶便用于給油頻率低,潤滑點少,給油量大且不便于采用集中智能潤滑的單機設備,進行移動給油,貯油桶還設有油位自動報警裝置,如配以相應的電氣控制箱還可實現自動控制,并對系統進行監控。
二、技能參數
使用介質為錐入度不低于220(25℃,150g)1/10mm 的潤滑脂(NLGI0#-3#)和粘度等級大于N68 的潤滑油。
三、工作原理
減速電機固定于帶泵裝置的連接法蘭上,通過驅動偏心軸帶動滑叉作直線往復運動,并帶動螺旋壓油板板順時針方向旋轉(使用潤滑油無此機構),經攪動變軟的潤滑脂均勻地被壓到泵裝置吸油口周圍。
二組活塞,每組活塞由1個工作塞和2個控制活塞組成,當一組活塞中的工作活塞完成吸油過程時,另一組活塞中的工作活塞則把潤滑脂壓向出油口。如下圖所示,當滑叉向左運動時,上組活塞完成吸油,下組活塞完成壓油,開始新的工作。這時下組活塞1、2向左運動,活塞2在彈簧力作用下到達位置關閉出口,而活塞1繼續向左運動,這時活塞2和1之間形成真空,其真空度隨活塞1的左移不斷,滑叉運動活塞1打開吸油口,潤滑脂從吸油口吸入,如彈簧力不足,沒將活塞2推,此時推桿3會在滑叉的推動下強制地把活塞2壓置,同時上組活塞1、2、3向左運動,活塞1先關閉吸油口,被吸入的潤滑脂在活塞1的推動下向左移動,當活塞2把出油口打開時,活塞2和推桿3 的運動也就停止,活塞1繼續左移,把潤滑脂從出油口壓出,活塞1、2接觸滑叉也已運動完成半個的工作,如此周而復始地,二組活塞交替地將潤滑油脂從出油口壓送出來,壓出的潤滑脂經泵裝置連接法蘭上的過濾器過濾后向系統供送。
