一、概述

HA-P型電動潤滑泵適用于潤滑頻率高、配管長、潤滑點多的單、雙線平油集中潤滑系統。該型智能潤滑泵采用雙泵結構，從而供油量特大，且運動平穩，工作壓力可在公稱壓力范圍內任意調整，有雙重過載保護。貯油桶具有油位自動報警裝置，潤滑泵若配備電控箱能實現集中潤滑系統全自動控制，并對并對系統實現監控。
　　該潤滑泵有下列幾種供貨方式：
　?。?）、單臺潤滑泵。
　?。?）、配二位四通換向閥或液壓換向閥帶公用底板式，用于雙線集中潤滑系統。

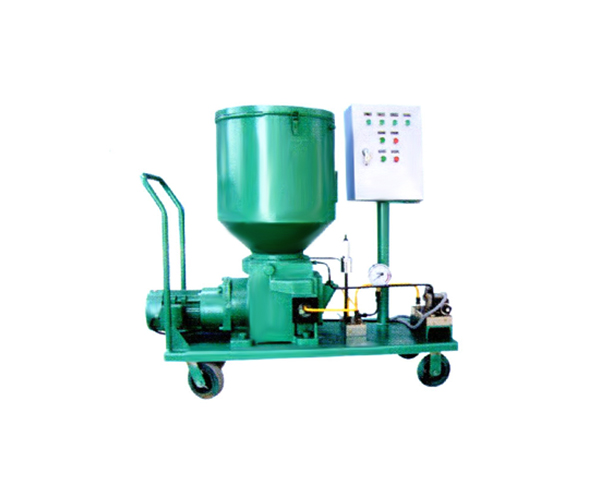

　?。?）、帶小車式，并配有膠管、油槍，用于不便于集中潤滑的單機設備。
　　（4）、雙泵固定式，由電動潤滑泵、換向閥管路組成，一用一備，兩只泵可自動切換。

二、特點

HA-P型電動潤滑泵是一種比較好用的新穎的高壓油泵，結構合理、工藝、使用牢靠，是比較理想的潤滑裝置。主要特點為：

1. 該泵是一種由電動機直接驅動排出潤滑劑的單出口電動潤滑泵。

2. 采用雙柱塞雙泵缸結構，運轉平穩牢靠，排量派生方便。

3. 減速機構置于泵，結構緊密，震動小，嗓音低。

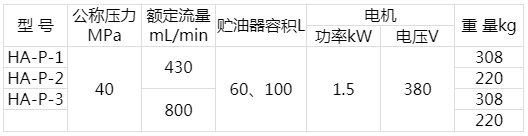

三、技能參數

四、主要結構和工作原理

HA-P型電動潤滑泵主要由底板、潤滑泵總成、集油器、貯油桶、電動機等組成。電動機通過渦桿渦輪減速后帶動板和螺旋壓油板作順時方向旋轉，從桶壁上刮下來的潤滑脂經過攪拌后由螺旋壓油板送至泵元件周圍。泵內上共有兩組活塞，每組活塞由1個工作活塞和1個控制活塞組成，當一組活塞中的工作活塞完成吸油過程時，另一組活塞中的工作活塞則把潤滑脂壓向出油口。當曲軸轉動，帶動內、外滑板向左運動時，控制活塞打開吸油通道，主活塞完成壓油，壓油結束，當主活塞繼續向左運動，吸入潤滑劑至位置，相應控制活塞也關閉吸油通道，并打開壓油通道。當內、外滑板向右運動時，運動至位置，主活塞壓油結束，控制活塞同時也關閉出油通道，打開吸油通道為下一個工作作準備。

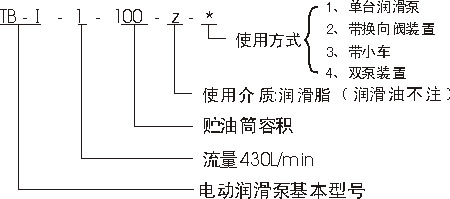

五、型號說明

六、外形尺寸
