一、概述

JPQ-K系列（原ZP型）遞進分配器適用于公稱壓力為16MPa的電動干油泵單線遞進式干油集中潤滑系統中，把潤滑脂定量地分配到各個潤滑點。

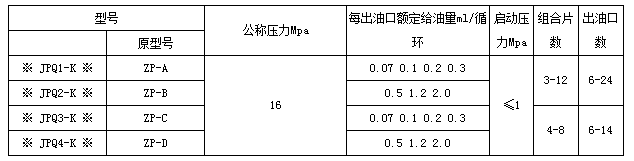

二、技術參數

使用介質為錐入度不小于265（25℃，150g）1/10mm電動干油泵潤滑脂油氣潤滑的優點或粘度等級大于N68的潤滑油。適用環境溫度-20～80℃。

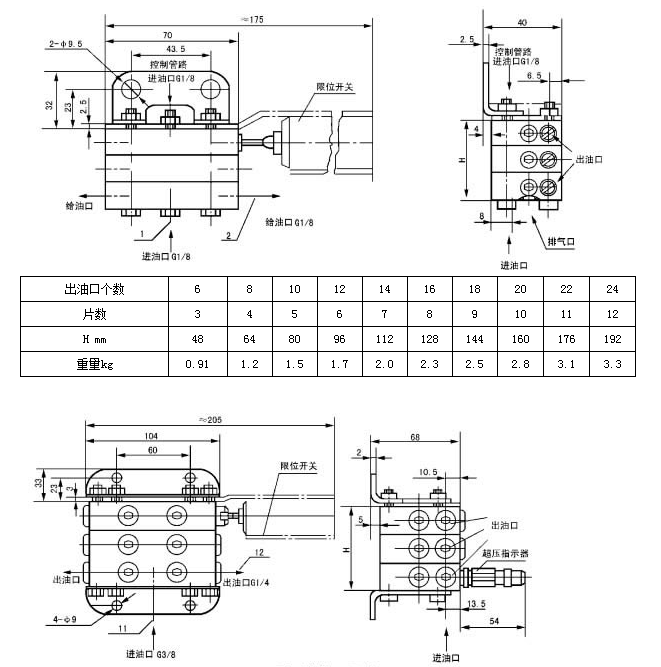

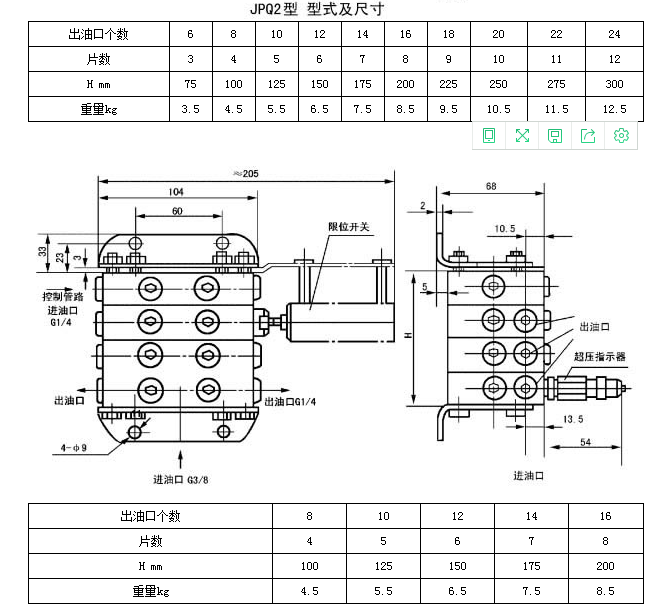

三、外形尺寸

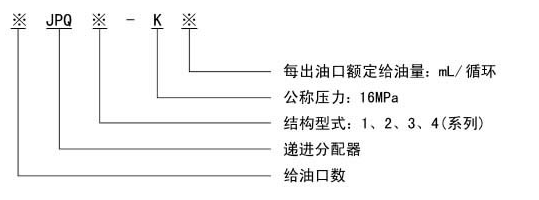

四、型號說明

五、使用說明

        1、分配器為單柱塞多片組合結構，每片有兩個出油口，分為JPQ1、JPQ2、JPQ3 和JPQ4四種形式。

                ①每種形式的分配器，一般按額定給油量相等的單片組合，需要時也可將額定油量不同的單片混合組合。

                ② JPQ4型組合時需有一片控制片，此片無給油口。

                ③相鄰的二個或二個以上的給油口可以合并成一個給油口給油，此給油口的給油量為所有被合并給油口的額定給油量之和。

        2、JPQ1型和JPQ2型分配器在系統中串聯使用，JPQ3型和JPQ4型分配器在系統中并聯使用。

        3、分配器均裝有一個運動指示桿，用于觀察分配器工作情況。根據需要還可以安裝限位開關，對干稀油潤滑系統進行控制和監視。

        4、JPQ2型、JPQ4型分配器根據需要可以安裝超壓指示器。

六、訂貨須知

        同種型式、額定給油量不同的單片混合組合或多個出油口合并給油，訂貨時須另行說明。
