一、使用條件

本產品適用于公稱壓力為0.6MPa的稀油潤滑系統中，雙線分配器具有清除潤滑油中雜質使供給潤滑點的油達到潔凈的功能，小型的為整體式，較大的為組合式，分別由二組過濾筒和一個三位六通換向閥組成，工作時一筒工作，一筒備用，可實現不停車切換過濾筒，達到循環潤滑系統不間斷工作的目的。

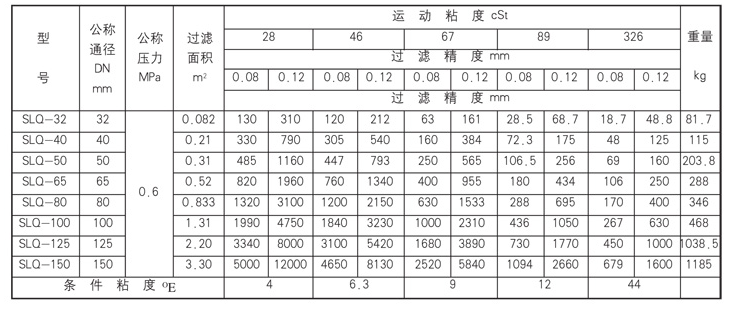

二、技術參數

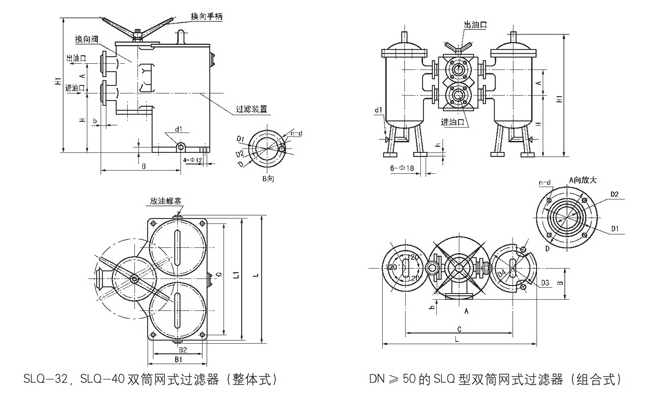

三、外形結構

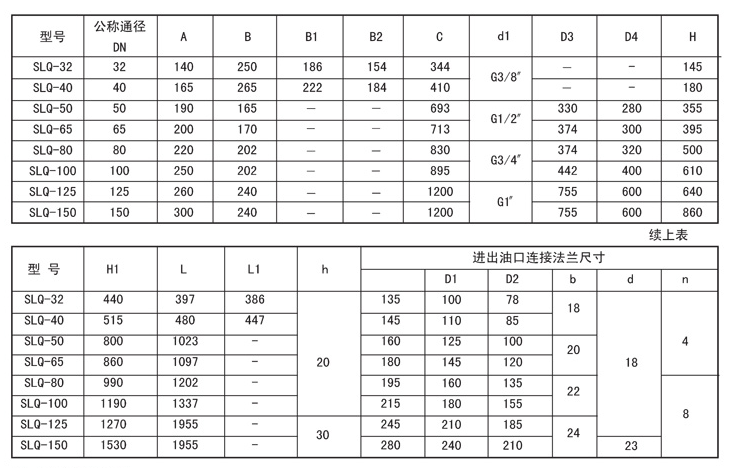

四、外形尺寸

六、工作原理

　　1、本型式過濾器由一六通換向閥及二組過濾裝置組成，置于油泵出口及冷卻器前端，正常工作時，一組過濾裝置啟用，另一組被換向閥封閉備用。
　　2、閥片式六通換向閥為手動，工作過程中，截止備用過濾裝置連通工作中的過濾裝置，閥上部有通、止標記，在工作壓力≤6kgf/cm2可不停機換向。
　　3、過濾裝置為二組，一組工作，一組備用。在工作中過濾裝置需要維修清洗移動式電動潤滑泵時，可啟動另一組備用過濾裝置投入工作，而不影響主機正常工作。

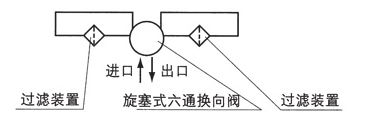

　　4、系統圖

七、使用說明

　　1、當過濾器的進出口壓力差≥0.5kgf/cm2時，說明過濾裝置中的濾芯已被機械雜質阻塞，應及時清洗或 換濾芯，同時也應清洗筒體。
　　2、在正常工作時過濾器的進出口壓差應≤0.035MPa。

八、訂貨須知
　　訂貨時需要注明所需的過濾精度值，不注明的均按0.12mm供貨。
