一、使用條件

本產品適用于公稱壓力為0.63MPa的稀油潤滑系統中，電動干油泵用以過濾潤滑油中的污垢雜質，由于內部裝有磁芯，因此還能吸附鐵磁性的微粒（這種微粒能通濾芯）避免機械摩擦副的過早磨損；在性能上優于一般的過濾器；同樣分為二組過濾筒和一個三位六通閥組成，工作時一筒工作，一筒備用，可實現不停車切換過濾筒，達到潤滑系統可以連續工作的目的。

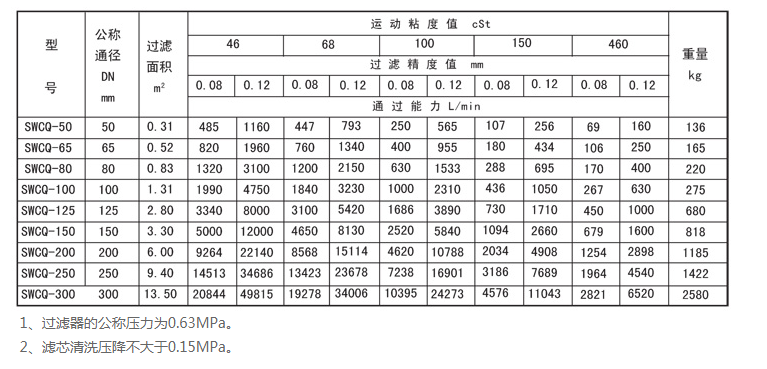

二、技術性能

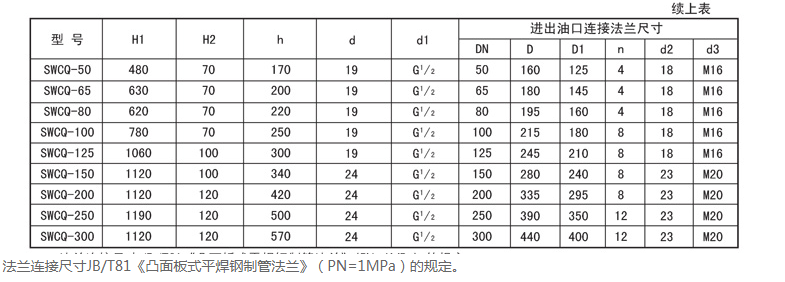

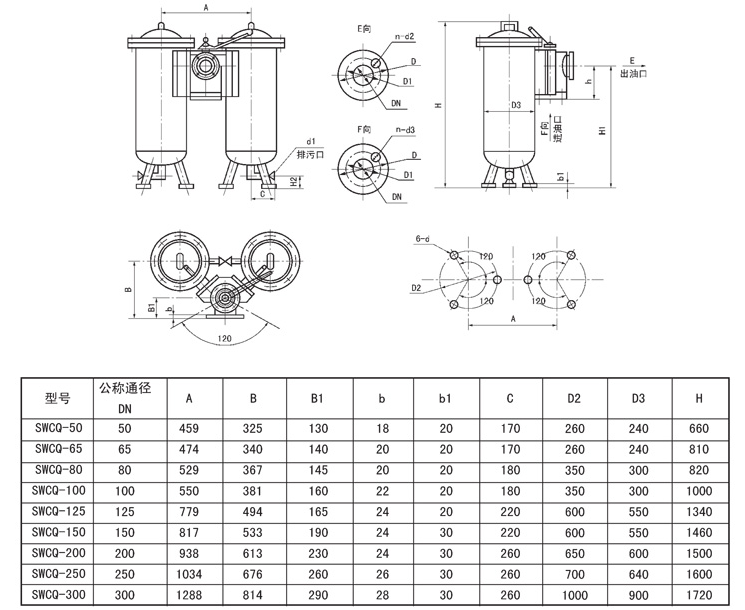

三、外形尺寸

四、型號標注說明

五、工作原理

　　1、過濾器分別由兩組過濾裝置和一個六通換向閥組成，正常工作時，一組過濾裝置投入運行，另一組被換向閥封閉備用。
　　2、閥片式六通換向閥為手動，工作過程中，截止備用過濾裝置，連通工作中的過濾裝置，閥上部有通、止標記，在工作壓力≤0.6MPa可不停機換向。
　　3、過濾裝置為二組，一組工作，一組備用。在工作中過濾裝置需要維修清洗時，可啟動另一組備用過濾裝置投入工作，而不影響主機正常工作。

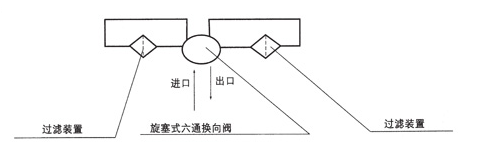

　　4、系統圖

六、使用說明

　　1、當進出口壓力差≥0.05MPa時應將過濾裝置停止工作，稀油潤滑產品圖取出濾芯磁塊進行清洗（包括筒體）。
　　2、當過濾精度達不到要求時，將過濾裝置停止運行， 換濾網。
　　3、過濾器運行過程中，不得隨意轉動換向閥。

七、訂貨須知
　　訂貨時需要注明所需的過濾精度值，不注明的均按0.12mm供貨。
