一、使用條件

本產品適用于稀油循環潤滑系統中，其工作介質為汽輪機油、20～25號機械油及軋鋼機油,運動粘度等級為N22～N460(相當ISO VG22～VG460)。

稀油站的公稱供油壓力為0.63MPa；過濾精度0.08～0.12mm；手動潤滑泵冷卻水溫≤28℃；冷卻水壓力0.2～0.3MPa；換熱器進油溫度為50℃，溫降7～8℃；使用蒸汽加熱時蒸汽壓力為0.2～0.4MPa。

二、工作原理

工作時，油液由齒輪泵從油箱吸出，經單向閥、雙筒網式油濾器、列管式油冷卻器，被直接送到設備的潤滑點。油站的 高供油壓力為0.4MPa， 低供油壓力為0.1MPa，根據潤滑點的要求，通過調節安全閥確定使用壓力油氣潤滑樣子，當油站的工作壓力超過安全閥的調定壓力時，安全閥將自動打開，多余的油液即流回油箱。正常工作時，油泵一臺工作、一臺備用。有時設備耗油量由于某種原因需要增加時，則系統壓力下降，當降到調定值時，通過壓力控制器調節，備用泵自動開啟，與工作泵一起工作，直到壓力正常時，備用泵自動停止。若油壓繼續下降到另一調定值時，則通過另一壓力控制器調節，發出事故警報。

雙筒網片式油濾器的一組過濾濾芯工作，一組過濾濾芯備用，在進出口處接有差壓發訊器，當壓差超過0.15MPa(≥250L/min稀油站為0.15～0.1MPa)，人工切換，備用濾芯工作，取出原工作濾芯，清洗或 換濾片。

油站出油口接有壓力式電接點溫度計,根據供油溫度要求,調定 高和 低兩個界限。在低溫時,信號燈亮,人工開啟加熱器進行加熱,當油溫升至高點時,自動切斷加熱器,停止加熱；供油口溫度高時，報警并開冷卻器。
≥250L/min稀油站，采用蒸汽加熱油箱中的潤滑油，儀表盤尚多一檢測冷卻器進出水管壓差的儀表，其主要部件均另外裝于基礎上；而≤125L/min稀油站的全部部件都裝在油箱上，為整體式結構。

三、結構特點

　　a）設有備用油泵，可保障向潤滑點連續供油。
　　b）過濾器放在冷卻器之前，可升高過濾和通過能力； 適合較高粘度的潤滑介質。
　　c）采用雙筒式過濾器，可不停車進行濾芯的清洗和 換。
　　d）采用列管式油冷卻器，冷卻效果好，阻力小，便于維修。
　　e）回油設有磁網過濾，可吸附清除油液中鐵質微粒，保障油液清潔度及升高潤滑部件壽命。
　　f）配有儀表盤和電控箱，觀察運行參數方便，可實現自動控制和事故報警。

四、技術參數

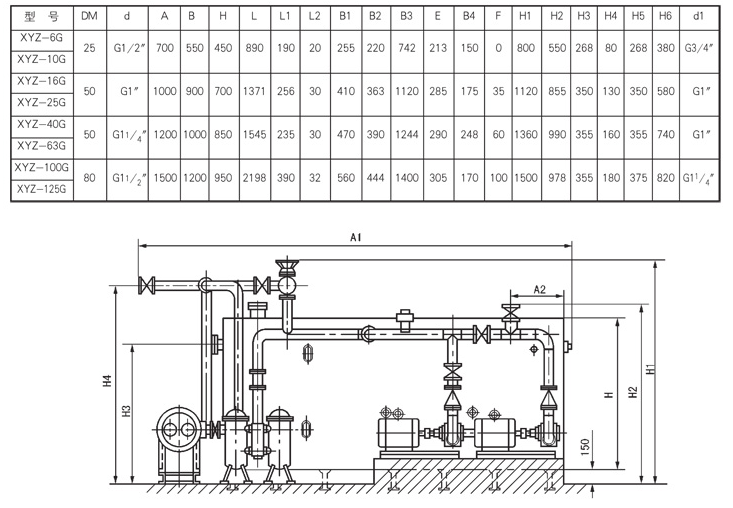

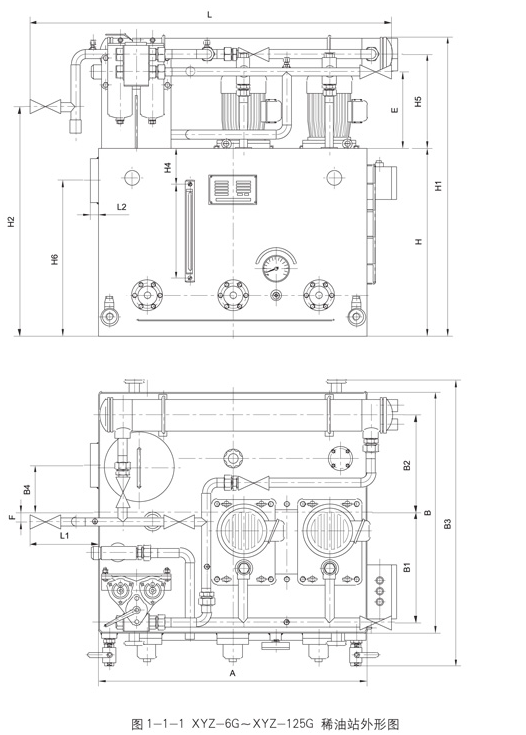

五、外形圖

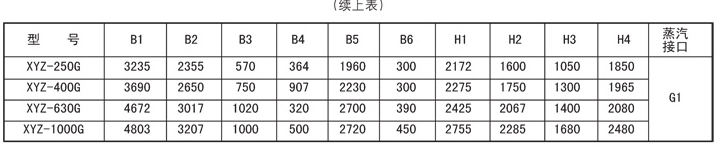

六、外形尺寸

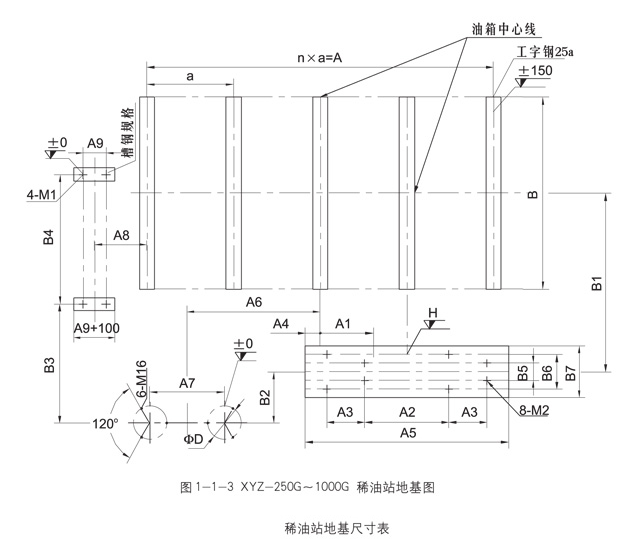

七、XYZ-250G～1000G稀油站地基尺寸

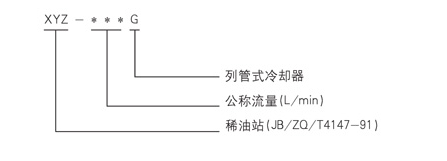

八、型號標注方法

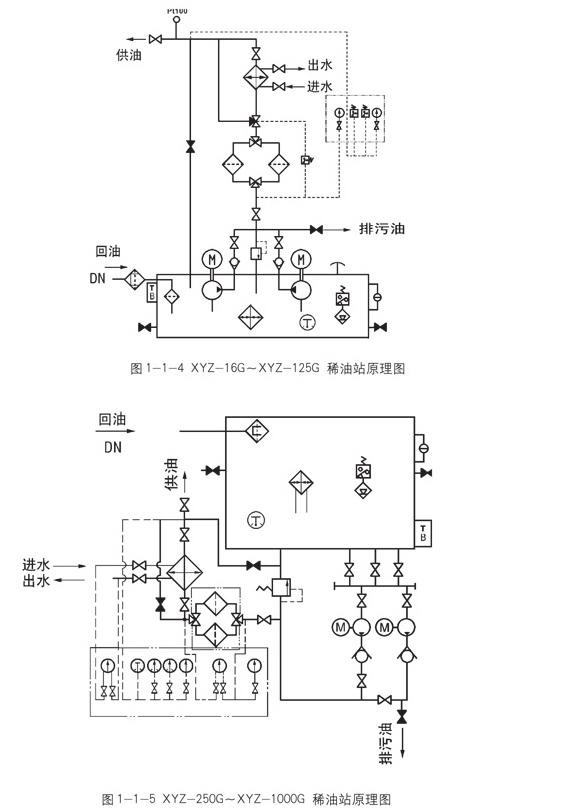

九、原理圖

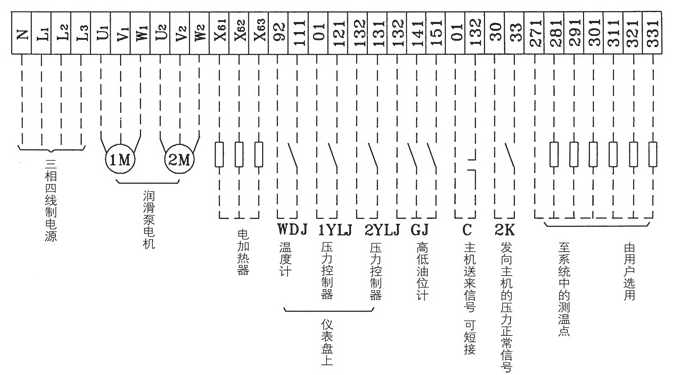

十、外部接線圖

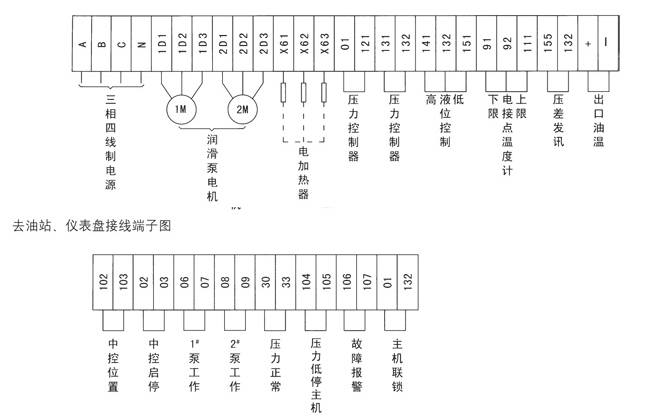

1、XYZ-6G～125G 稀油站電控箱外接端子接線圖

2、XYZ-250G～1000G 稀油站電控箱外接端子接線圖

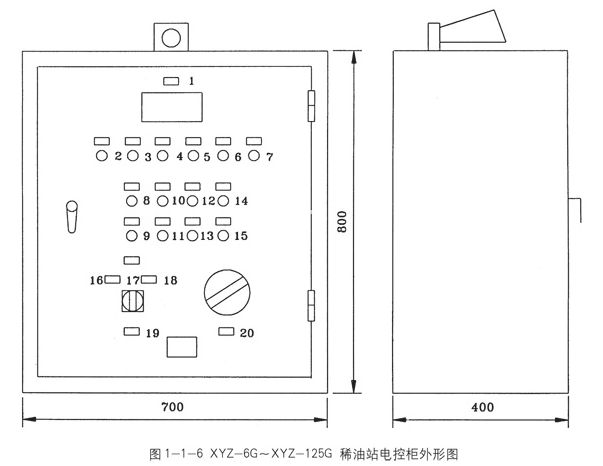

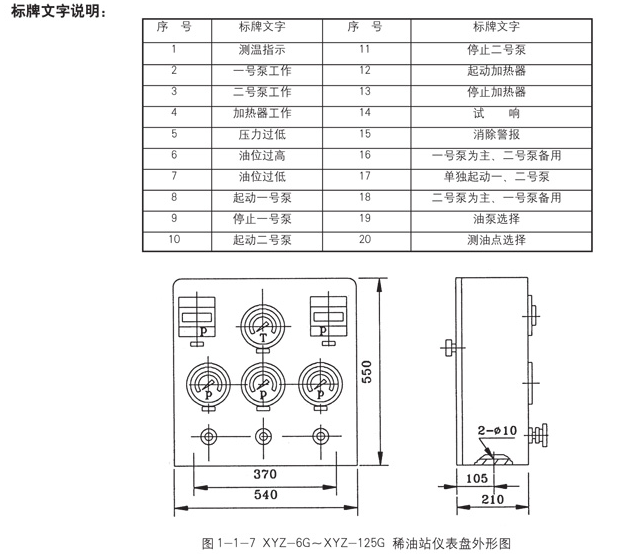

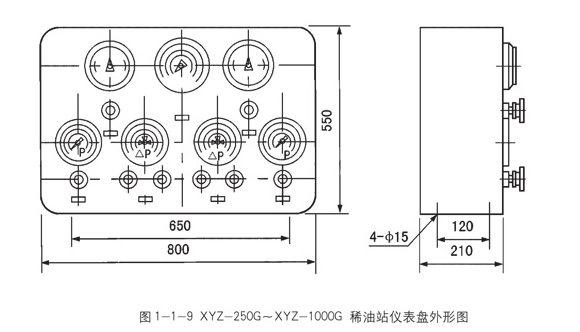

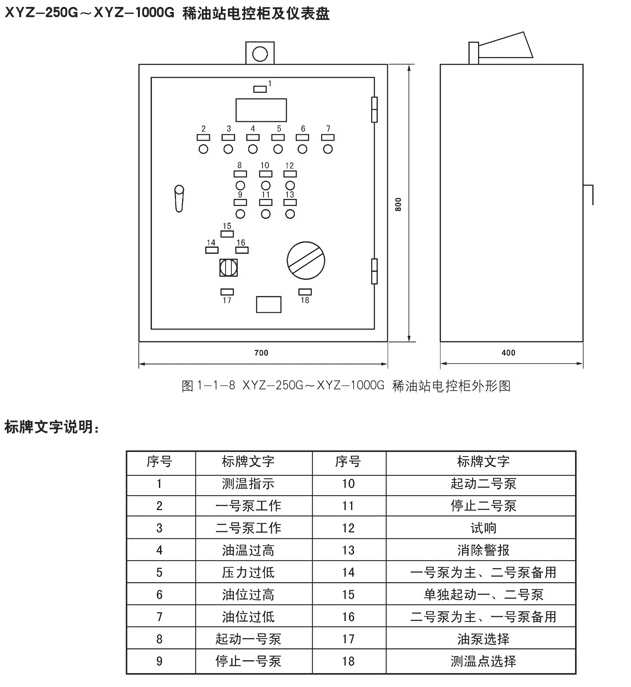

十一、 電控柜、儀表盤

十一、訂貨說明

1、訂貨標記示例：
　　　如訂購上述JB/ZQ/T4147-91標準的稀油站則作如下標記：
　　　例如：訂購公稱流量125L/min 的稀油站則標記為：
　　　XYZ-125G稀油站（JB/ZQ/T4147-91）
　　　若訂購公稱流量400L/min 但不帶冷卻器的稀油站
　　　XYZ-400A稀油站（JB/ZQ/T4147-91）
　　　注：“A”取代“G”為不帶冷卻器的稀油站。
　2、若換熱器采用板式冷卻器，請在訂貨合同中注明，外形圖及地基尺寸需作相應改變。
　3、標準稀油站為成套供應，帶電控柜及儀表盤，若不帶電控柜或儀表盤，請在訂貨合同中說明：若要求PLC控制，也請說
　　 明，并根據要求另行議價。
　4、稀油站的潤滑油牌號和粘度，過濾精度也需注明，若過濾精度高于0.08mm或?qū)V芯材質有要求的也應說明，價格相應
　　 變化。
　5、對稀油站有特殊要求的，應作非標訂貨，價格協商確定。
