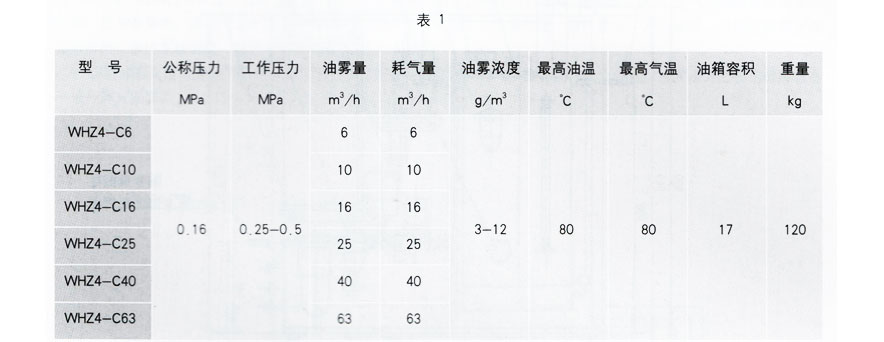

一、油霧潤滑裝置的基本參數應符合表1的規定

注：

1. 油霧量是在工作氣壓為0.3MPa。油溫，氣溫均為20℃時測得。
2. 稀油潤滑油霧濃度是在工作氣壓0.3MPa。油溫，氣溫在20-80℃之間變化時測得。
3. 電氣參數: 50Hz、22V、2.5kW。
4. 適用介質為粘度值22-1000cSt的潤滑油。
5. 過濾精度不低于20μm。

二、型式與尺寸
1.潤滑裝置的型式為電控氣動式,外形為封閉式箱體結構
2.潤滑裝置的工作電動干油泵廠家原理及系統原理圖見附錄A(標準的附錄)。
3.潤滑裝置的型式、尺寸應符合圖1的規定

三、標記示例

工作氣壓為0.25-0.50MPa，油霧量為25m3/h的油霧潤滑裝置：
WHZ4-25    油霧潤滑裝置    JB/ZQ  4710-98

1、安全閥；2、液位訊號器；3、發生器；4、油箱；5、壓力控制器；6、雙金屬溫度計:
7、電磁閥；8、電控箱；9.調壓閥；10.自動分水濾氣器；11、空氣加熱器

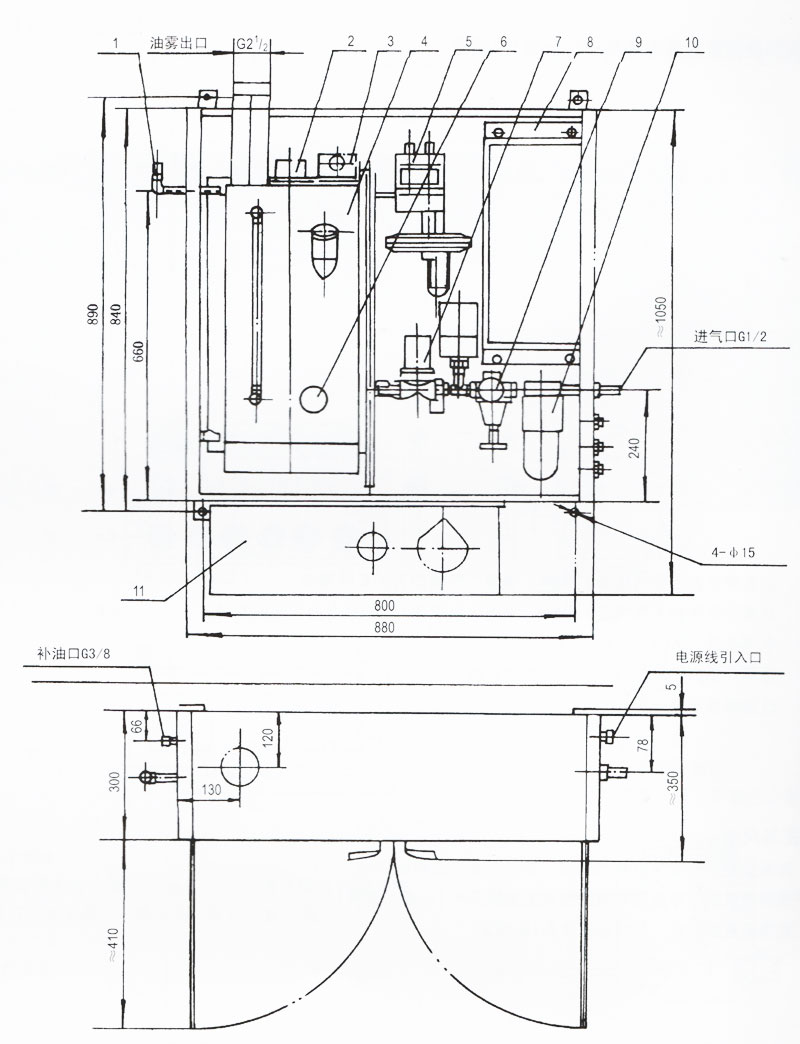

 圖1   WHZ4型油霧潤滑裝置

油霧潤滑裝置工作原理及系統原理圖

A1工作原理

油霧潤滑裝置工作原理如圖A1所示。當序號5電磁閥通電接通后,壓縮空氣經序號2自動分水濾氣器過濾,進入序號3調壓閥,經調壓閥減壓,使壓力達到工作氣壓,經減壓后的壓縮空氣經序號5電磁閥、序號7空氣加熱器進入油霧發生器,在發生器內,高速流動的氣流產生文氏效應,將油吸入發生器霧化室,進行霧化,產生油霧.油霧經油霧裝置出口排出,通過系統管路,凝縮嘴送至潤滑點。

該型油霧潤滑裝置由于配置了空氣加熱器.使油霧濃度大大提高.且在空氣壓力過低,油霧壓力過高的故障狀態下進行聲光報警。

A2系統原理圖

    油霧潤滑裝置系統原理圖建圖A1

1、閥；2、分水濾氣器；3、調壓閥；4、氣壓控制器；5、電磁閥；6、電控箱；7、空氣加熱器；
8、油位計；9、溫度控制器；10、安全閥；11、油位控制器；12、霧壓控制器；13、油加熱器；
14、油霧潤滑裝置；15、加油泵；16、貯油桶；17、單向閥；18、加油系統

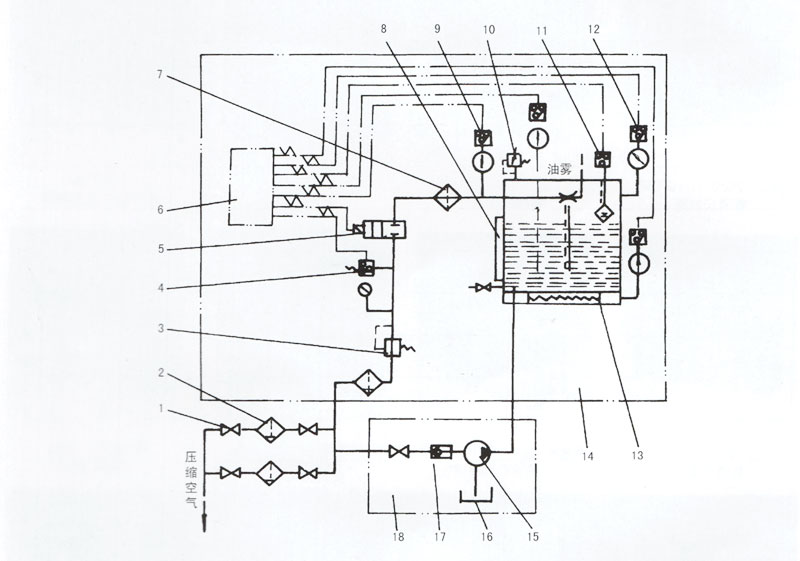

圖A1油霧潤滑裝置系統原理圖
